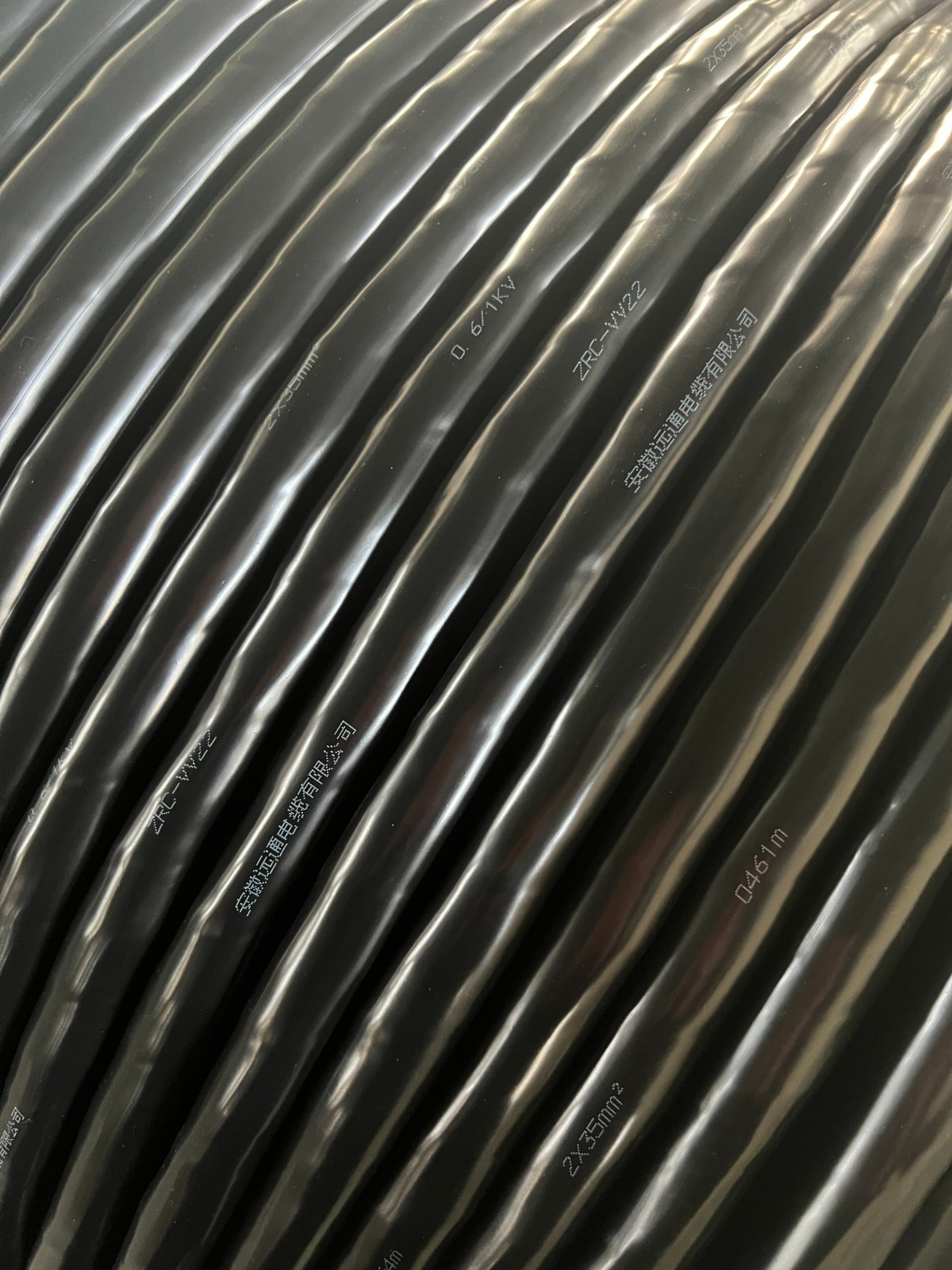

电力电缆ZRC-VV22-0.6/1KV产品特点: |
1、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。 2、电力电缆ZRC-VV22-0.6/1KV产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。 3、电力电缆ZRC-VV22-0.6/1KV产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。电缆的敷设落差不受限制。（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。（3）线芯短路时（长持续5S）温度不得超过250℃（4）电缆敷设时的小弯曲半径规定如下：单芯电缆：20（d D)±5%；三芯电缆：15（d D)±5%。式中：D为电缆的实际外径，d为导体的实际外径。 |
4、产品型号、名称及使用范围
型 号 | 名 称 | 使 用 范 围 | |
铜芯 | 铝芯 | ||
YJV | YJLV | 交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 固定敷设在空中、室内、电缆沟、隧道或者地下 |
YJY | JYLY | 交联聚乙烯绝缘聚乙烯护套电力电缆 | 固定敷设在室内、电缆沟、隧道或者地下 |
YJV22 | YJLV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 固定敷设在有外界压力作用的场所 |
YJV23 | YJLV23 | 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 | 固定敷设在常有外力作用的场所 |
YJV32 | YJLV32 | 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 固定敷设在要求能承受拉力的场所 |
YJV33 | YJLV33 | 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 | 固定敷设在要求能承受拉力的场所 |
YJV42 | JYLV42 | 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 | 固定敷设在水下、竖井或要求能承受拉力的场所 |
YJV43 | YJLV43 | 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 | 固定敷设在要求能承受较大拉力的场所 |
注：一根或二根单芯电缆不允许敷设在铁质管道中。
5、电力电缆ZRC-VV22-0.6/1KV生产范围
型号 | 芯数 | 额定电压 U0/U KV | |||
3.6/6 6/6 | 6/10 8.7/10 | 12/20 18/20 | 21/35 26/35 | ||
导电线芯标称截面(mm2) | |||||
YJLV | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV32 | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV42 | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV22 | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV32 | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV42 | 3 | 25-300 | 25-300 | 35-150 | |
