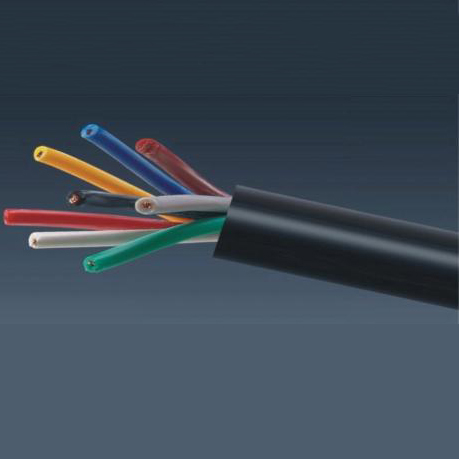

- 商品名称：GB/T9330-2008系列控制电缆
- 添加时间：2023-03-21 16:40:21
- 电 话：13955097078
邮 箱：ahytcable@163.com
控制电缆 | |
1、执行标准： |
4、控制电缆型号M称及使用范围 | ||
| 序号型号产品M称主要使用范围1KVV铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆适用于弱电控制系统或强电磁场干扰区2KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆3KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆4KVV22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆5KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆6KVVRP铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆7KVVP2-22铜芯聚氯乙烯绝缘聚乙烯护套铜带屏蔽钢带铠装控制电缆8KYJV铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆具有优良的电气性能耐化学腐蚀,适用于负载大,环境恶劣的场所9KYJVP铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆10KYJVP2铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆11KYJV22铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆12KYJVR铜芯交联聚乙烯绝缘聚氯乙烯护套控制软电缆13KYJVRP铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆14KYJVP2-22铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆15ZR-KVV铜芯聚氯乙烯绝缘及护套阻燃控制电缆燃烧时不延燃，适用于有防火要求场合16ZR-KVVP铜芯聚氯乙烯绝缘及护套铜丝编织屏蔽阻燃控制电缆17ZR-KVVP2铜芯聚氯乙烯绝缘及护套铜带屏蔽阻燃控制电缆18ZR-KVV22铜芯聚氯乙烯绝缘及护套铜带铠装阻燃控制电缆19ZR-KVVR铜芯聚氯乙烯绝缘及护套阻燃控制软电缆20ZR-KVVRP铜芯聚氯乙烯绝缘及护套铜丝编织屏蔽阻燃控制软电缆21ZR-KVVP2-22铜芯聚氯乙烯绝缘及护套铜带屏蔽钢带铠装阻燃控制电缆22KYV铜芯聚乙烯绝缘聚氯乙烯护套控制电缆绝缘电阻高，防水性强，较好的耐寒性，适用于敷设环境温度低，潮湿的场合23KYVP铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆24KYVP2铜芯聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆25KYV22铜芯聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆26KYV32铜芯聚乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆27KYVR铜芯聚乙烯绝缘聚氯乙烯护套控制软电缆28KYVRP铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆29KYVP2-22铜芯聚乙烯绝缘聚乙烯护套铜带屏蔽钢带铠装控制电缆 | ||
5、控制电缆生产范围 | |
| 型号额定电压 V标称截面mm20.751.01.52.54610芯数KVV KVVP450/7502-612-142-10KVVP24-614-144-10KVV227-614-614-144-10KVVR4-61------KVVRP4-614-48------KVVP2-222-614-144-10KYJV KYJVP2-612-142-10KYJV227-614-614-144-10KYJVP24-614-144-10KYJVR4-61------KYJVRP4-614-48------ |
6、控制电缆技术指标 | ||
| 项目技术指标20℃直流电阻截面0.5mm20.75mm21.0mm21.5mm22.5mm24.0mm26mm210mm2镀层不镀锡镀锡不锡镀镀锡不镀锡镀锡不镀锡镀锡不镀锡镀锡不镀锡镀锡不镀锡镀锡不镀锡镀锡A、B类-----24.524.818.118.212.112.27.417.564.614.703.083.111.831.84R类39.04026.026.719.520.013.313.77.988.21------------------试验电压3000V/5min阻燃性能符合标准GB12666-90 | ||
绝缘线芯标志 | |
本厂可提供的色标有白、红、黑、黄、蓝、绿、橙、灰、棕、紫十种。 | |
交联性能指标 | ||
| 项目单位性能指标执行标准空气温度℃200±3GB/T2951.5-97处理条件载荷时间min15机械应力N/cm220负载下伸长率 大%175冷却后伸长率 大%15 | ||
屏蔽控制电缆屏蔽抑制系数 | ||
| 型号KVVPKVVP2KVVRPKVVRP2KVVP2-22KVVP3屏蔽抑制系数≤0.010.010.010.010.0050.06 |
一、标准采用企业标准。氟塑料耐高温控制电缆使用条件，环境温度-60～275℃，额定电压U。/U：450/750V，小弯曲半径：非铠装电缆不小于电缆外径的6倍；铠装电缆不小于电缆外径的12倍。1、产品用途：本产品适用于交直流额定电压450/750V及以下的高温，有腐蚀性气体等环境较恶劣的范围内的信号的传输及控制线路。电缆有耐高温、耐碱、耐油、耐氧化剂等特性。电缆线芯长期允许工作温度为-40℃--+200℃。电缆弯曲半径不小于电缆外径的6倍。电缆使用低温度为-55℃。
二、聚乙烯绝缘控制电缆：产品特点及用途适用于交流额定电压450/750及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，抗干扰性能优越，广泛用于计算机测控装置。
三、聚氯乙烯绝缘控制电缆：本产品执行标准：GB/T9330—2008，适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘，聚氯乙烯护套控制电缆。
四、控制电缆：采用企业标准：阻燃耐火特性试验执行GB12666-90要求产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
五、控制电缆 型号说明
非屏蔽型号 | 型号M称说明 |
KVV | 铜芯聚氯乙烯绝缘聚氯乙烯护控制电缆 |
KVVR | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 |
KYJV | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 |
KYJVR | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 |
KGG | 铜芯硅橡胶绝缘硅橡胶护套控制电缆 |
KGGR | 铜芯硅橡胶绝缘硅橡胶护套控制电软缆 |
KFF | 铜芯氟塑料绝缘氟塑料护套耐高温控制电缆 |
KFFR | 铜芯氟塑料绝缘氟塑料护套耐高温控制软电缆 |
KFG | 铜芯氟塑料绝缘硅橡胶护套耐高温控制电缆 |
KFGR | 铜芯氟塑料绝缘硅橡胶护套耐高温控制软电缆 |
KFV | 铜芯氟塑料绝缘聚氯乙烯护套耐高温控制电缆 |
KFVR | 铜芯氟塑料绝缘聚氯乙烯护套耐高温控制软电缆 |
带屏蔽型号 | 型号M称说明 |
KVVP | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽控制电缆 |
KVVP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 |
KVVP3 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铝箔屏蔽控制电缆 |
KVVRP | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽控制软电缆 |
KVVRP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制软电缆 |
KVVRP3 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铝箔屏蔽控制软电缆 |
KYJVP | 铜芯聚氯乙烯绝缘聚氯乙烯护套控铜线编织屏蔽控制电缆 |
KYJVP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套控铜带屏蔽控制电缆 |
KYJVP3 | 铜芯聚氯乙烯绝缘聚氯乙烯护套控铝箔屏蔽控制电缆 |
KYJVRP | 铜芯聚氯乙烯绝缘聚氯乙烯护套控铜线编织屏蔽控制软电缆 |
KYJVRP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套控铜带屏蔽控制软电缆 |
KYJVRP3 | 铜芯聚氯乙烯绝缘聚氯乙烯护套控铝箔屏蔽控制软电缆 |
KFFP | 铜芯氟塑料绝缘氟塑料护套铜丝屏蔽耐高温控制电缆 |
KFFP2 | 铜芯氟塑料绝缘氟塑料护套铜带屏蔽耐高温控制电缆 |
KFFP3 | 铜芯氟塑料绝缘氟塑料护套铝箔屏蔽耐高温控制电缆 |
KFFRP | 铜芯氟塑料绝缘氟塑料护套铜丝屏蔽耐高温控制软电缆 |
KFFRP2 | 铜芯氟塑料绝缘氟塑料护套铜带屏蔽耐高温控制软电缆 |
KFFRP3 | 铜芯氟塑料绝缘氟塑料护套铝箔屏蔽耐高温控制软电缆 |
KGGP | 铜芯硅橡胶绝缘硅橡胶护套铜丝屏蔽控制电缆 |
KGGP2 | 铜芯硅橡胶绝缘硅橡胶护套铜带屏蔽控制电缆 |
KGGP3 | 铜芯硅橡胶绝缘硅橡胶护套铝箔屏蔽控制电缆 |
KGGRP | 铜芯硅橡胶绝缘硅橡胶护套铜丝屏蔽控制软电缆 |
KGGRP2 | 铜芯硅橡胶绝缘硅橡胶护套铜带屏蔽控制软电缆 |
KGGRP3 | 铜芯硅橡胶绝缘硅橡胶护套铝箔屏蔽控制软电缆 |
KFGP | 铜芯氟塑料绝缘硅橡胶护套耐铜丝屏蔽高温控制电缆 |
KFGP2 | 铜芯氟塑料绝缘硅橡胶护套耐高温铜带屏蔽控制电缆 |
KFGP3 | 铜芯氟塑料绝缘硅橡胶护套耐高温铝箔屏蔽控制电缆 |
KFGRP | 铜芯氟塑料绝缘硅橡胶护套耐铜丝屏蔽高温控制软电缆 |
KFGRP2 | 铜芯氟塑料绝缘硅橡胶护套耐高温铜带屏蔽控制软电缆 |
KFGRP3 | 铜芯氟塑料绝缘硅橡胶护套耐高温铝箔屏蔽控制软电缆 |
KFVP | 铜芯氟塑料绝缘聚氯乙烯护套耐铜丝屏蔽高温控制电缆 |
KFVP2 | 铜芯氟塑料绝缘聚氯乙烯护套铜带屏蔽耐高温控制电缆 |
KFVP3 | 铜芯氟塑料绝缘聚氯乙烯护套铝箔屏蔽耐高温控制电缆 |
KFVRP | 铜芯氟塑料绝缘聚氯乙烯护套耐铜丝屏蔽高温控制软电缆 |
KFVRP2 | 铜芯氟塑料绝缘聚氯乙烯护套铜带屏蔽耐高温控制软电缆 |
KFVRP3 | 铜芯氟塑料绝缘聚氯乙烯护套铝箔屏蔽耐高温控制软电缆 |
铠装型号 | 型号M称说明 |
KVV22 | 铜芯聚氯乙烯绝缘聚氯乙烯护钢带铠装控制电缆 |
KVVP22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢带铠装控制电缆 |
KVV32 | 铜芯聚氯乙烯绝缘聚氯乙烯护钢丝铠装控制电缆 |
KVVP32 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢丝铠装控制电缆 |
KYJV22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装装控制电缆 |
KYJVP22 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢带铠装装控制电缆 |
KYJV32 | 铜芯聚氯乙烯绝缘聚氯乙烯护套钢丝凯装控制电缆 |
KYJVP32 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜线编织屏蔽、钢丝铠装控制电缆 |
KFF22 | 铜芯氟塑料绝缘氟塑料护套耐钢带铠装高温控制电缆 |
KFFP22 | 铜芯氟塑料绝缘氟塑料护套铜丝屏蔽钢带铠装耐高温控制电缆 |
KFF32 | 铜芯氟塑料绝缘氟塑料护套耐钢丝铠装高温控制电缆 |
KFFP32 | 铜芯氟塑料绝缘氟塑料护套铜丝屏蔽钢丝铠装耐高温控制电缆 |
KGG22 | 铜芯硅橡胶绝缘硅橡胶护套钢带铠装控制电缆 |
KGGP22 | 铜芯硅橡胶绝缘硅橡胶护套铜丝屏蔽钢带铠装控制电缆 |
KGG32 | 铜芯硅橡胶绝缘硅橡胶护套钢带丝装控制电缆 |
KGGP32 | 铜芯硅橡胶绝缘硅橡胶护套铜丝屏蔽钢丝铠装控制电缆 |
KFG22 | 铜芯氟塑料绝缘硅橡胶护套钢带铠装耐高温控制电缆 |
KFGP22 | 铜芯氟塑料绝缘硅橡胶护套钢带铠装铜丝屏蔽高温控制电缆 |
KFG32 | 铜芯氟塑料绝缘硅橡胶护套钢丝铠装耐高温控制电缆 |
KFGP32 | 铜芯氟塑料绝缘硅橡胶护套钢丝铠装铜丝屏蔽高温控制电缆 |
KFV22 | 铜芯氟塑料绝缘聚氯乙烯护套钢带铠装耐高温控制电缆 |
KFVP22 | 铜芯氟塑料绝缘聚氯乙烯护套钢带铠装铜丝屏蔽高温控制软电缆 |
KFV32 | 铜芯氟塑料绝缘聚氯乙烯护套钢丝铠装耐高温控制电缆 |
KFVP32 | 铜芯氟塑料绝缘聚氯乙烯护套钢丝铠装铜丝屏蔽高温控制软电缆 |
六、控制电缆 导体类型及电阻
导体标称截面 | 导体根数/单丝直径mm | 导体根数/单丝直径mm | 导体根数/单丝直径mm | 20℃时导体直流电阻Ω/km | 20℃时导体直流电阻Ω/km |
mm2 | A | B | R | A、B | R |
0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤ 36.0 | ≤ 39.0 |
0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤ 24.5 | ≤ 26.0 |
1 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤ 7. 41 | ≤ 7. 9 8 |
七、控制电缆 规格
2×0.75 | 4×4 | 8×1.5 | 14×0.75 | 24×1.5 | 44×1.5 |
2×1.0 | 4×6.0 | 8×2.5 | 14×1.0 | 24×2.5 | 44×2.5 |
2×1.5 | 5×0.75 | 8×4 | 14×1.5 | 27×0.75 | 48×0.75 |
2×2.5 | 5×1.0 | 8×6 | 14×2.5 | 27×1.0 | 48×1.0 |
2×4.0 | 5×1.5 | 10×0.75 | 14×4 | 27×1.5 | 48×1.5 |
2×6.0 | 5×2.5 | 10×1.0 | 14×6 | 27×2.5 | 48×2.5 |
3×0.75 | 5×4 | 10×1.5 | 16×0.75 | 30×0.75 | 52×0.75 |
3×1.0 | 5×6 | 10×2.5 | 16×1.0 | 30×1.0 | 52×1.0 |
3×1.5 | 7×0.75 | 10×4 | 16×1.5 | 30×1.5 | 52×1.5 |
3×2.5 | 7×1.0 | 10×6 | 16×2.5 | 30×2.5 | 52×2.5 |
3×4.0 | 7×1.5 | 12×0.75 | 19×0.75 | 37×0.75 | 61×0.75 |
3×6.0 | 7×2.5 | 12×1.0 | 19×1.0 | 37×1.0 | 61×1.0 |
4×0.75 | 7×4 | 12×1.5 | 19×1.5 | 37×1.5 | 61×1.5 |
4×1.0 | 7×6 | 12×2.5 | 19×2.5 | 37×2.5 | 61×2.5 |
4×1.5 | 8×0.75 | 12×4 | 24×0.75 | 44×0.75 | 2*10 |
4×2.5 | 8×1.0 | 12×6 | 24×1.0 | 44×1.0 | 2*16 |
