一.产品概述

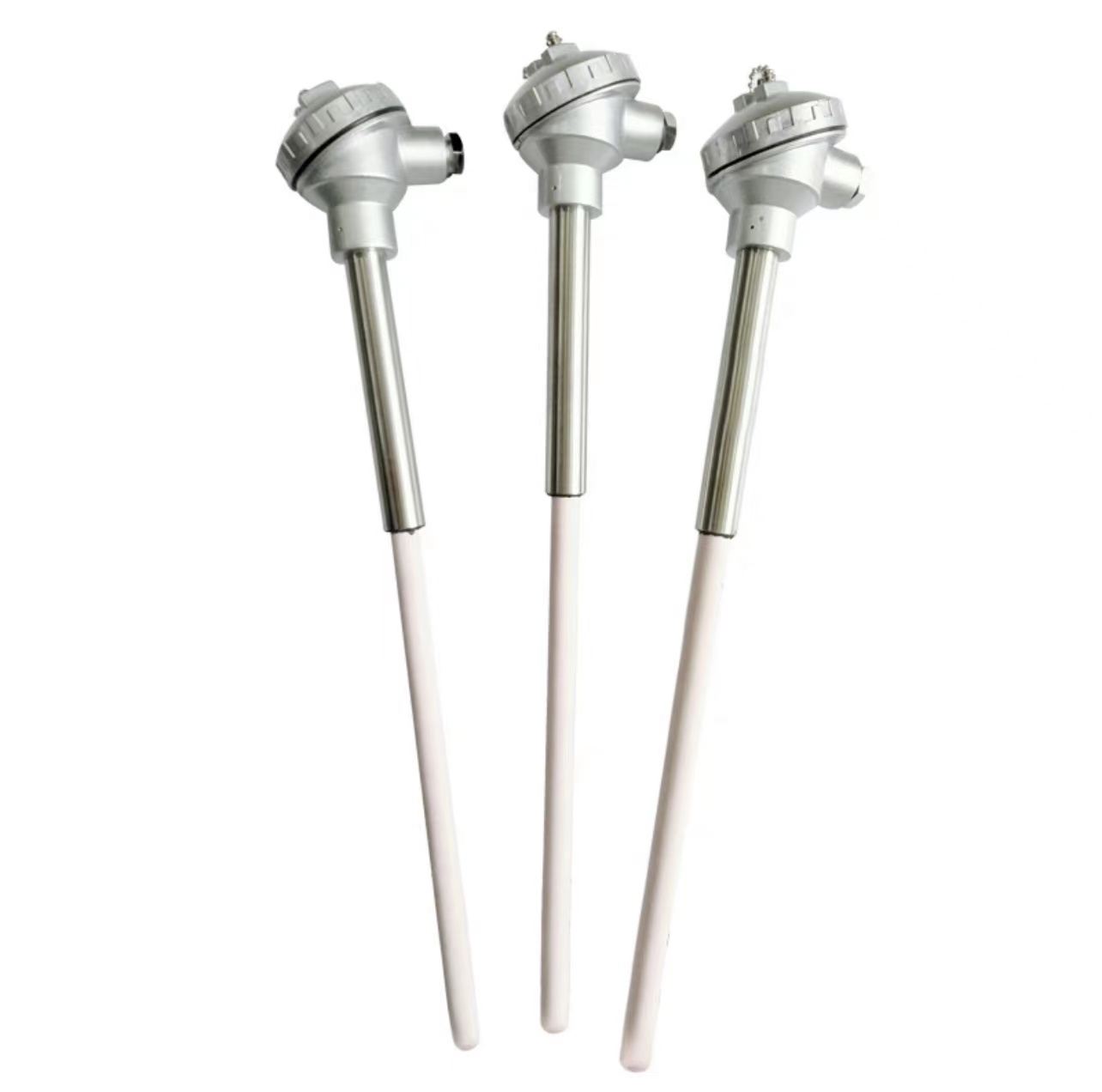

WRP-131系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而**相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
二.产品应用
铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
三.铂铑热电偶的优缺点

优点：铂铑热电偶在热电偶系列中具有准确度***高，稳定性***好，测温温区宽，使用**长，测温上限高等优点。适用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸气气氛中。B型热电偶一个明显的优点是不需用补偿导线进行补偿，因为在0~50℃范围内热电势小于3μV。

缺点:铂铑热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染比较**，贵金属材料昂*，因而一次性投资较大。

四.主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
五.测量温度及允差

热电偶类别	代号	分度号	***高温度	测量温度	允许偏差△t℃
铂铑30-铂铑6	WRR	B	0~1800	0-1600	±1.5℃或±0.25%t
铂铑10-铂	WRP	S	0~1600	0-1300	±1.5℃或±0.25%t
镍铬-镍硅	WRN	K	0~1300	0-1100	±2.5℃或±0.75%t
镍铬-铜镍	WRE	E	0~800	0-800	±2.5℃或±0.75%t



六.型号及规格

型 号	分 度 号	测温范围℃	保 护 管 材 料	热响应时间	规 格
					d	L x l
WRP-130  WRP2-130	S	0-1300	高铝质	＜ 150S	Φ16	300x150  350x200  400x250  450x300  550x400  650x500  900x750  1150x1000  1650x1500  2150x2000
WRP-131  WRP2-131				＜ 360S	Φ25
WRQ-130  WRQ2-130	R	0-1300		＜ 150S	Φ16
WRQ-131  WRQ2-131				＜ 360S	Φ25
WRR-130  WRR2-130	B	0-1600	刚玉管	＜ 150S	Φ16
WRR-131  WRR2-131				＜ 360S	Φ25



（1) 热电偶 I 级按协议订货；
（2) 非置入部分为碳钢。
