产品概述
WRT-01型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用，可直接测量 0~400 ℃ 范围内的温度。压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
●结构原理
WRET-01 型压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与
显示测量仪表的联接方法均与一般热电偶相同。

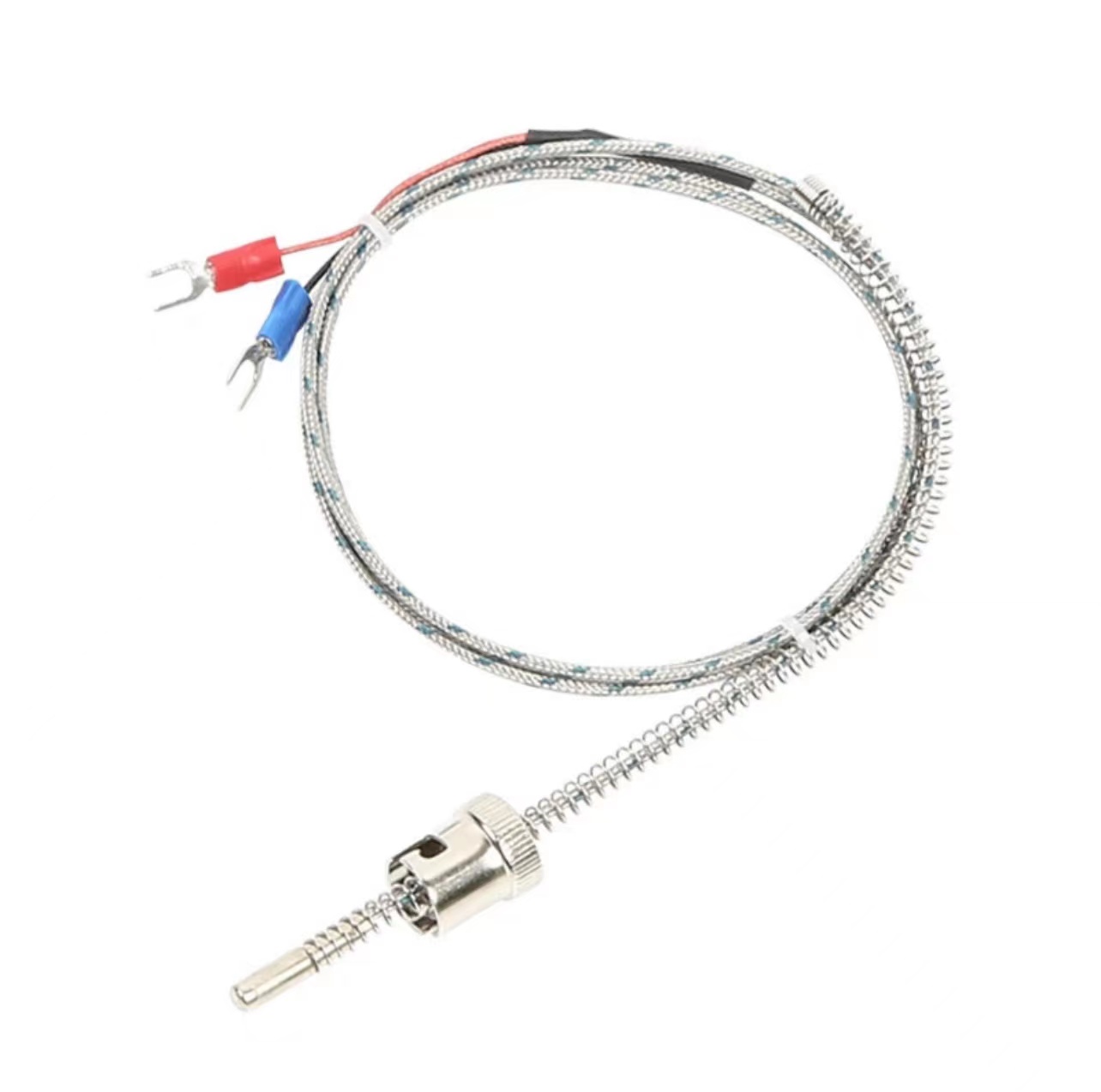

WRET-01型压簧式固定热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

●安装方法
WRET-01型压簧式固定热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测
物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，***后拧上锁紧卡套。

●型号规格

型号	分度号		测温范围 ℃	热响应时间 t0.5s	保护管材料
WRET-01	E （ EA-2 ） *		0-400	‹5	不锈钢 1Cr18Ni9Ti
WRNT-01	K （ EU-2 ） *		0-400	‹5	不锈钢 1Cr18Ni9Ti
规格					连接螺栓 l 2 mm
总长 Lmm		保护管 l 1 mm
1000  1500  2000  2500  3000  3500  4000		30  30  30  30  30  30  30			35 或 70
1000  1500  2000  2500  3000  3500  4000		60  60  60  60  60  60  60

●精度等级

编辑 播报

一级，二级。

压簧式固定热电偶如何测温

压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。 压簧式固定热电偶的结构由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。压簧式固定热电偶不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

压簧式固定热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。热电偶测量温度时要求其冷端的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。与测量仪表连接用专用补偿导线。压簧式固定热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端，另一端叫做冷端；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。压簧式固定热电偶可分为标准热电偶和非标准热电偶两大类。所谓标准热电偶是指**标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
